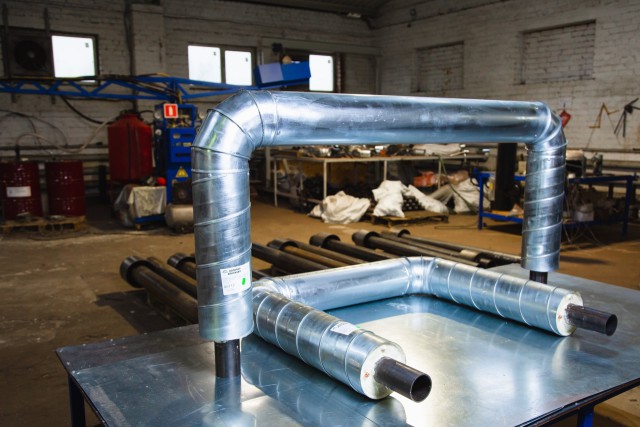

Комплекты теплогидроизоляции сварных стыков трубопроводов
ООО «Полимеризоляция» изготавливает и комплектует в заводских условиях, материалы для изоляции сварных стыков теплоизолированных пенополиуретаном трубопроводов с температурой транспортируемого продукта до +150°С.
В зависимости от способа прокладки трубопровода комплекты материалов используются для труб ППУ:
- подземной прокладки в полиэтиленовой оболочке;
- надземной прокладки в оцинкованной оболочке.
Состав
Преимущества
Монтаж
Упаковка и доставка

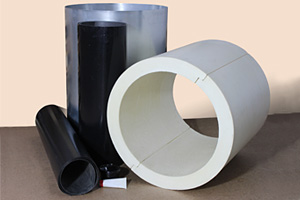

Состав комплекта:
- Термоусаживаемая стыковая манжета
(представляет собой термоусаживаемую ленту с нанесенным на нее термоплавким адгезивом);
- Замковая пластина;
- Эпоксидный двухкомпонентный праймер;

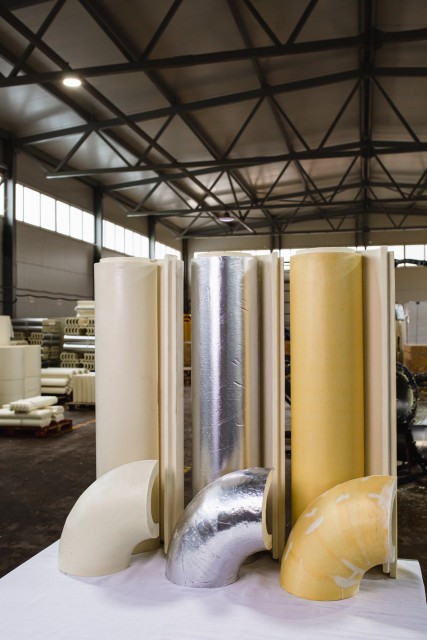

- Пенополиуретановые скорлупы;
- Обечайка из оцинкованной, нержавеющей или горячекатаной стали.
Преимущества использования метода изоляции стыков скорлупами ППУ:
- При использовании скорлуп из пенополиуретана, произведенных в заводских условиях, нет риска неравномерности заливки жидкого полимера, что значительно снижает преждевременное появление коррозии стальной трубы.
- Скорлупы ППУ выпускаются в заводских условиях с различными толщинами, что позволяет подобрать оптимальную теплоизоляцию для определенного климатического пояса.
- Термоусаживаемая лента на полиэтиленовой основе с термоплавким адгезионным слоем является долговечным, надежным и простым в использовании, герметизирующем поверхность материалом. Может быть установлена в любое время после сварки шва.
- Технологии с использованием термоусаживаемой ленты позволяют значительно снизить цены работ по изоляции стыка.
- Возможность проводить монтажные работы при отрицательных температурах ниже – 50˚С.
Процесс изоляции стыковых соединений труб ППУ является одним из самых основных и важных этапов монтажа. Правильно смонтированное сварное соединение, гарантирует долгую и безаварийную службу трубопроводу.
Технологии монтажа комплекта материалов для заделки стыков
Во время проведения монтажных работ обязательно использовать индикатор температуры для предотвращения перегрева термоусаживаемой ленты!
- При подземной прокладке труб в полиэтиленовой оболочке:
- Произвести механическую очистку поверхности стальной трубы, прогреть поверхности стыка.
- Нанести эпоксидный праймер и обернуть термоусаживаемую ленту поверх сварного шва.
- На разогретую поверхность установить замковую пластину по центру.
- Произвести термоусадку, температура нагрева не выше 140˚.
- Установить пенополиуретановые скорлупы и зафиксировать их с помощью монтажных лент.
- На скорлупы закрепить обечайку из оцинкованной стали при помощи саморезов.
- Далее наружные концы оболочек, прилегающих к стыку, протереть растворителем и прогреть пламенем газовой горелки до температуры не более 50°С.
- Нанести праймер.
- Наложить термоусаживаемую ленту на стык с учетом перекрытия шва на 100мм.
- На предварительно нагретый шов ленты закрепить замковую пластину для предотвращения расхождения ленты при усадке.
- Выполнить термоусадку ленты.
- При надземной прокладке труб в оцинкованной оболочке:
- Произвести механическую очистку, прогреть поверхность стыка.
- Нанести эпоксидный праймер и обернуть термоусаживаемую ленту поверх сварного шва.
- На разогретую поверхность установить замковую пластину по центру.
- Произвести термоусадку, температура нагрева не выше 140˚.
- Прилегающие к стыку части оцинкованной оболочки зачистить и обезжирить.
- Установить пенополиуретановые скорлупы и зафиксировать их с помощью монтажных лент.
- Нанести праймер.
- На стыковое соединение с установленными скорлупами наложить термоусаживаемую ленту с учетом перекрытия шва не менее чем на 40мм.
- На предварительно нагретый шов ленты закрепить замковую пластину.
- Выполнить термоусадку ленты.
- В завершении наложить обечайку из оцинкованной стали и зафиксировать при помощи саморезов.
Упаковка и доставка комплектов изоляции сварных стыков труб ППУ

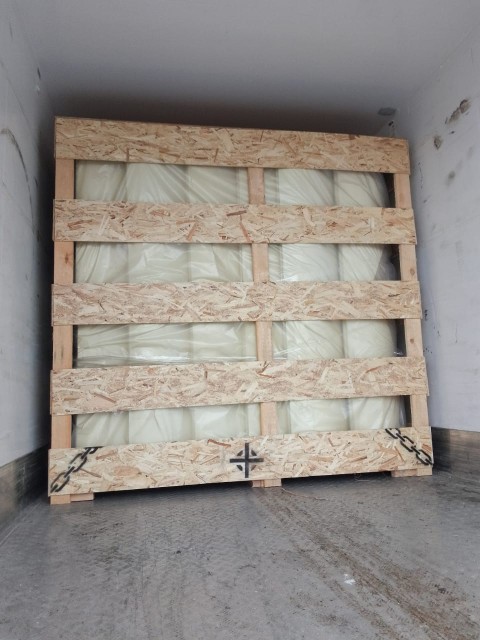

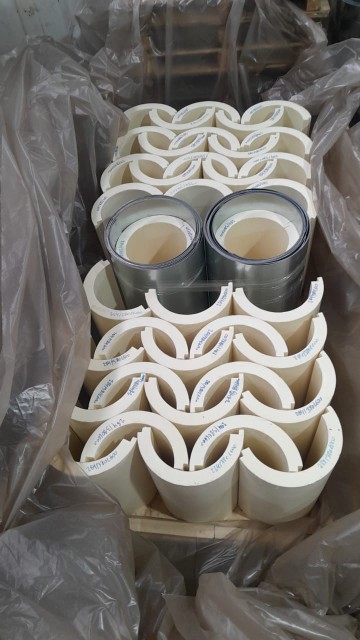

Доставка комплектов осуществляется в упаковке:

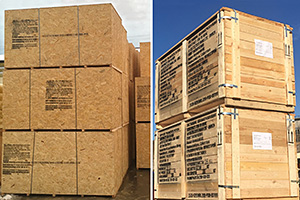

- ящики деревянные;

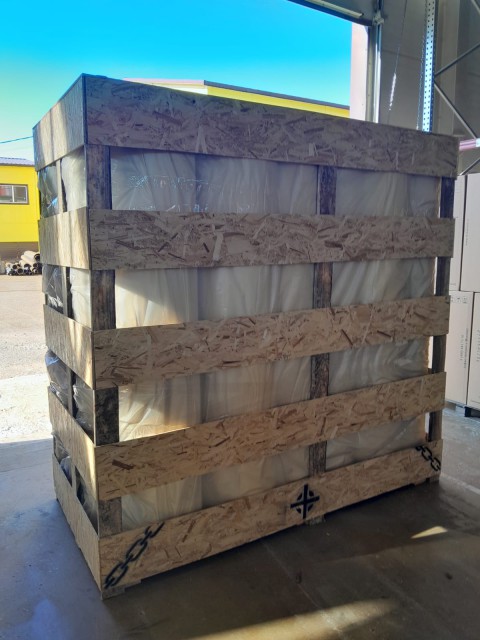

- ящики влагостойкие из OSB-3;

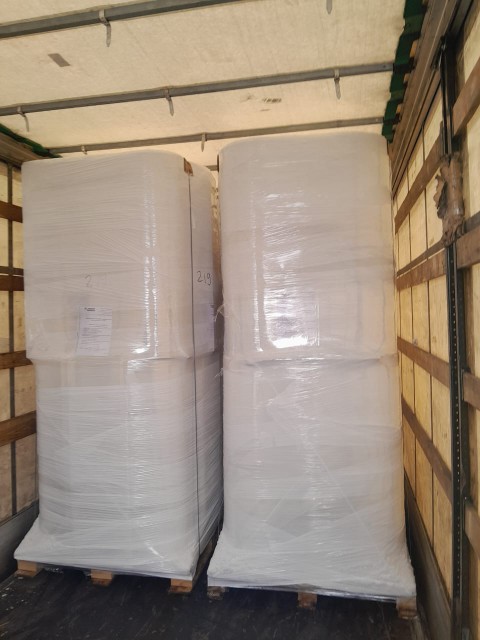

- паллеты;
- гофрокороба.
