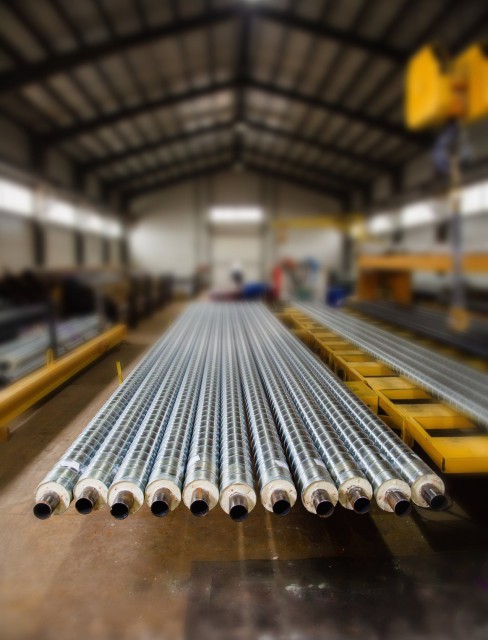

Трубы в ППУ изоляции

стальные трубы в ППУ

Планируете уменьшить расходы на прокладку теплотрассы и увеличить ее долговечность?

ООО «Полимеризоляция» производит стальные и ПНД (полиэтилен низкого давления) трубы и фасонные элементы с тепловой изоляцией из пенополиуретана (ППУ) и защитной оболочкой для подземной бесканальной и надземной прокладки трубопроводов.

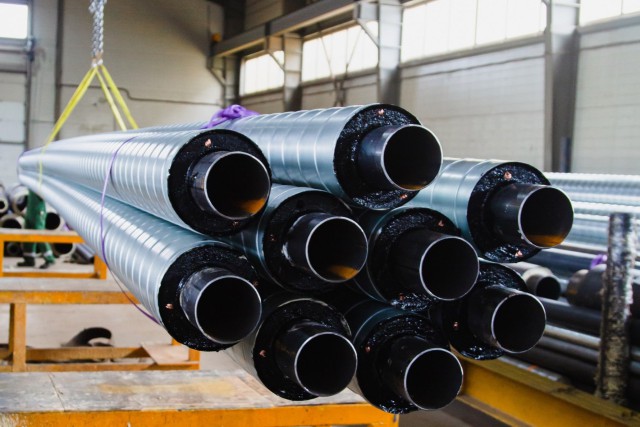

Изделия представляют собой конструкцию «труба в трубе», т.е. состоят из внутренней несущей трубы и наружной защитной оболочки, промежуток между которыми заполнен пенополиуретаном.

Cтальные трубы ППУ изготавливаются в соответствии с ГОСТ 30732-2020, эффективны для применения в строительстве газопроводов, нефтепроводов, систем горячего и холодного водоснабжения, для транспортировки различных теплоносителей с температурой до +150°C.

Полиэтиленовые трубы ППУ применяютcя при прокладке систем водоснабжения, пожаротушения, напорной и безнапорной канализации, а также в технологических трубопроводах с максимальной рабочей температурой носителя до 40°С и давлением до 1,6 МПа.

Трубы ППУ способны выдерживать значительные изменения условий окружающей среды в ходе эксплуатации в любых климатических зонах.

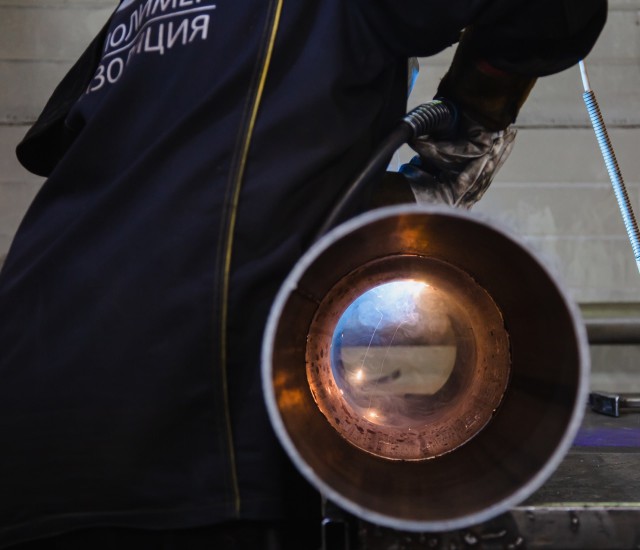

Производство труб в ППУ

Стальные трубы ППУ изготавливаются из стальных труб диаметром от 32 мм до 1020 мм

Трубы в изоляции ППУ производятся двух типов: тип 1 – стандартный, тип 2 – усиленный, имеющий увеличенную толщину пенополиуретанового изоляционного слоя согласно техническим требованиям заказчика, исходя из определенных условий укладки трубопровода, температуры транспортируемой жидкости и окружающей среды, расчета показателей тепловых потерь.

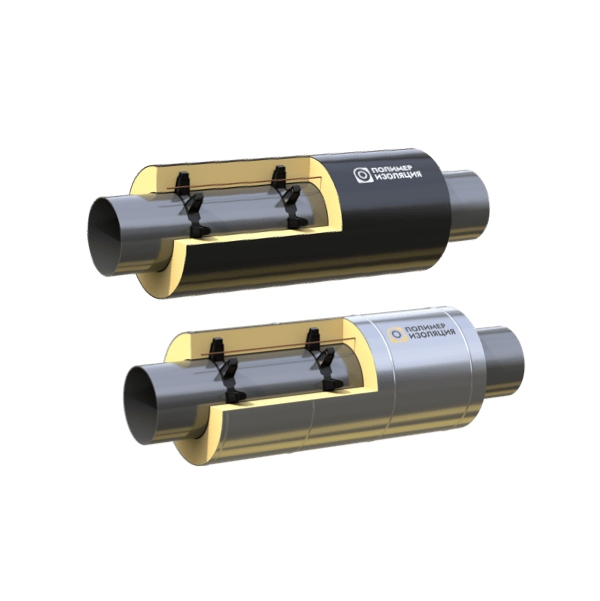

Предизолированные пенополиуретаном трубы и отводы комплектуются проводами системы оперативно дистанционного контроля (СОДК), позволяющей получать информацию о текущем состоянии изоляционного слоя и быстро реагировать на неисправности. При необходимости, трубы в ППУ производятся с кабелем для обогрева трубопровода.

По заказу возможно изготовление трубы ППУ со спутниками. Конструкция представляет собой более двух труб в ППУ изоляции. По одной трубе подается холодная вода, а вторая используется для обогревающего кабеля либо для подачи теплоносителя (горячей воды), обеспечивая нагрев трубы с холодной водой и защищая её от промерзания. Такая конструкция обычно применяется для горячего и холодного водоснабжения.



Виды защитных покрытий ППУ труб

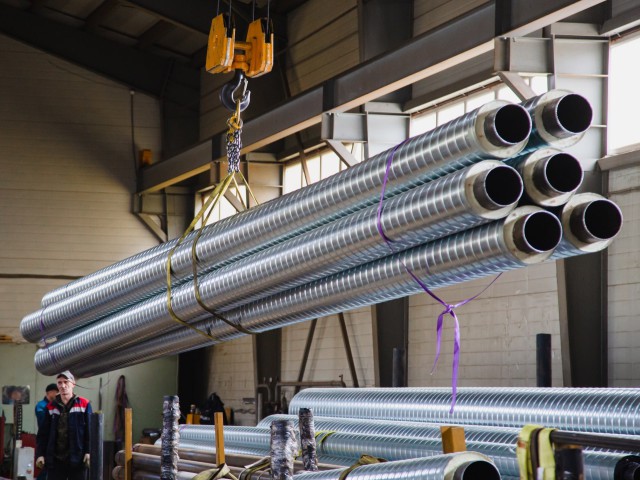

Трубы ППУ на складе

В зависимости от эксплуатационных условий, ППУ трубы и фасонные элементы изготавливаются с защитным покрытием двух видов:

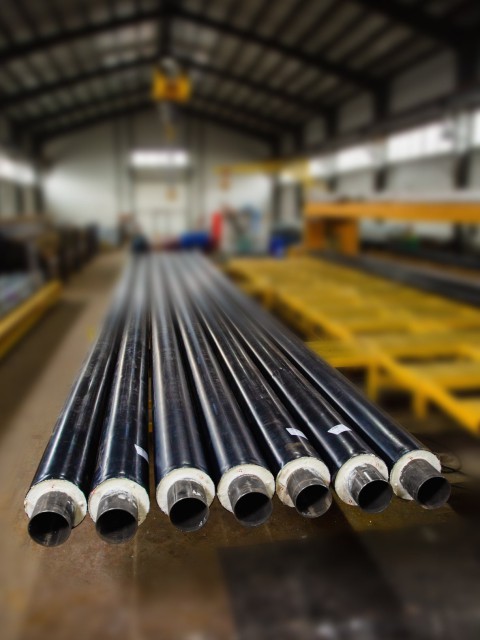

  • оболочка на основе полиэтилена низкого давления (ПНД), предназначенная для бесканальной подземной прокладки тепловых сетей;
  • оболочка из оцинкованной стали, предназначенная для надземной прокладки труб, а также в проходных каналах и туннелях.

Пример условного обозначения стальной трубы внешним диаметром 219 мм, толщиной стенки 6 мм с ППУ изоляцией 1-го типа в полиэтиленовой оболочке:
Труба Ст. 219x6-1-ППУ-ПЭ ГОСТ 30732-2020
в оцинкованной оболочке:
Труба Ст. 219x6-1-ППУ-ОЦ ГОСТ 30732-2020

Преимущества стальных труб в ППУ изоляции

Отводы в ППУ

Трубы в ППУ приобрели широкую популярность благодаря уникальным свойствам жесткого полиуретана. Этот прочный, лёгкий, износостойкий материал не подвержен грибку и гниению, имеет очень низкий коэффициент теплопроводности, экологически безопасен, не поддерживает горение. Используя трубы ППУ вы получаете:

  • значительное снижение тепловых потерь с 25-30% до 2-3%;
  • повышение долговечности эксплуатации трубопровода с 10-15 до 30 и более лет;
  • сокращение сроков строительства теплотрасс;
  • снижение расходов при прокладке;
  • уменьшение расходов на эксплуатацию и при проведение ремонта.

Фасонные изделия в ППУ

Трубы ПНД ППУ

В процессе монтажа трубопровода, наиболее ответственными частями являются места соединения фитингов с прямолинейными участками трубопровода. Для решения подобных задач используются фасонные изделия в пенополиуретановой изоляции для труб с различным диаметром.

Наша компания производит элементы, изолированные ППУ, различных размеров с разным типом изоляции в зависимости от того, прокладывается трубопровод на поверхности либо под землей.

Вся наша продукция изготавливается в соответствии с ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой»:

  1. Отводы в ППУ выполняются с углом поворота 90°, 60°, 45°,30°
    Пример условного обозначения отвода 45° ⌀ 57 мм, толщиной стенки изоляции 3 мм с тепловой изоляцией 1-го типа:
    Отвод Ст 57×3-45˚-1-ППУ-ПЭ(ОЦ) ГОСТ 30732-2020
  2. Переход в ППУ
  3. Тройник в ППУ
  4. Тройниковое ответвление
  5. Параллельный тройник
  6. Тройник с шаровым краном воздушника
  7. Z-образный элемент
  8. Неподвижная опора
    Пример условного обозначения неподвижной опоры для трубы ⌀ 76 мм, высотой 275 мм и толщиной 15 мм с изоляцией типа 1:
    Неподвижная опора Ст 76-275×15-1-ППУ-ПЭ(ОЦ) ГОСТ 30732-2020
  9. Металлическая заглушка изоляции
  10. Элемент трубопровода с кабелем вывода
  11. Концевой элемент трубопровода с кабелем вывода
  12. Скользящая опора

Труба тройник в ППУ изоляции

Подробнее про фасонные элементы в ППУ.

Производимые нашей организацией трубы и фасонные элементы в пенополиуретановой изоляции изготавливаются в заводских условиях с последующим прохождением строгого контроля качества готовой продукции. Качество производимых изделий подтверждено сертификатом соответствия.

Для расчёта и оформления заказа свяжитесь с отделом продаж любым удобным вам способом:

Монтаж трубопроводов ППУ

ППУ трубы

Монтаж труб ППУ следует проводить согласно СНиП 3.05.03-85. Данные нормы распространяются на строительство новых, расширение и реконструкцию действующих тепловых сетей, транспортирующих вещества температурой t ≤ 200°С.

Преимущества монтажа труб в ППУ:

  • продуманная отлаженная технология;
  • контроль за качеством прокладки трубопровода;
  • одновременное прокладывание коммуникаций и их утепление;
  • гарантированная герметичность утепления;
  • снижение себестоимости и затрат на сооружение трубопровода.

Более подробно ознакомиться с этапами работ по монтажу труб ППУ и соединительных элементов трубопроводов можно в разделе "Монтаж труб ППУ".

Изоляция стыков ППУ труб

Для максимальной долговечности трубопровода и снижения теплопотерь важно правильно произвести изоляцию стыков труб в ППУ. Работы по изоляции соединений производятся при температуре воздуха до -15°С. Во время выпадения осадков (дождь, снег) работы производятся только под временным укрытием, исключающим попадание влаги на изолируемые участки.

Процесс герметизации сварного шва выполняется в полевых условиях и не требует специфических знаний и специального оборудования. Достаточно набора стандартных инструментов, комплекта для заделки стыков ППУ труб и соблюдения технологии.

Внимание! К изоляции стыков приступают только после технического освидетельствования сварных швов стальных труб.

В зависимости от типа защитного покрытия трубы, существуют различные способы заделки сварных швов. Стыки труб ППУ в трубе-оболочке из полиэтилена низкого давления (ПНД) выполняют с помощью термоусадочных муфт и заливки смеси ППУ. Теплоизоляцию сварных стыков ППУ труб в оцинкованной защитной оболочке осуществляют при помощи металлических кожухов и заливки пенополиуретановой смеси. В обоих случаях, после отвердения образуется однородная сплошная теплоизоляция стыкового соединения.

С подробными рекомендациями по изоляции стыков ППУ труб разных типов можно ознакомится в соответствующих разделах:



Размеры стальных труб в ППУ

Сводная таблица размеров труб в ППУ с полиэтиленовой оболочкой (ПЭ) и с оцинкованной оболочкой (ОЦ), согласно ГОСТ 30732-2020:

Наружный диаметр стальной трубы/толщина стенки стальной трубы , мм Стандартная труба ППУ в ПЭ оболочке Стандартная труба ППУ в ОЦ оболочке
Средний наружный диаметр труб в ПЭ оболочке/предельное отклонение (+), мм Толщина ППУ, мм Номинальный диаметр ОЦ оболочки/минимальная толщина стенки, мм Толщина ППУ, мм
32/3 90;110;125/2,7; 3,5; 3,7 26,0; 36,5; 43,5 110;125;140/0,55 46; 53,5
38/3 110;125/3,2; 3,7 33,0; 40,5 125;140/0,55 43,0; 50,5
45/3 125/3,7 37 125;140/0,55 39,5; 47
57/3 125/3,7 31,5 140/0,55 40,9
76/3 140/4,1 29 160/0,55 41,4
89/4 160/4,7 32,5 180/0,6 44,9
108/4 180/5,4 33 200/0,6 45,4
133/4 225/6,6 42,5 225/0,6 45,4
159/4,5 250/7,4 41,5 250/0,7 44,8
219/6 315/9,8 42 315/0,7 47,3
273/7 400/11,7 57 400/0,8 62,7
325/7 450/13,2 55,5 450/0,8 61,7
426/7 560/16,3 58,2 560/1,0 66,2
530/7 710/20,4 78,9 675;710/1,0 71,5; 89,0
630/8 800/23,4 72,5 775; 800/1,0 71,5;84,0
720/8 900/26,3 76 875; 900/1,0 76,5; 89,0
820/9 1000/29,2 72,4 975; 1000/0,8 76,5; 89,0
920/10 1100/32,1 74,4 1075; 1100/1,0 76,5; 89,0
1020/11 1200/35,1 70,4 1175; 1200/1,0 76,7; 89,2
1220/11 1425/38,2 79 1375; 1400/1,0 79,0; 91,5
1420/12 1600/41,2 90 1575; 1600/1,0 77,0; 89,5



Доставка труб ППУ

Наша компания осуществляет поставки труб, изолированных ППУ и фасонных элементов во все регионы России и ближнего зарубежья. Для удобства наших клиентов, возможны несколько видов доставки продукции.

Доставка транспортной компанией. Транспортировка труб выполняется автомобильным, железнодорожным и морским транспортом в минимальные сроки по выгодным тарифам. Мы сотрудничает со многими транспортными компаниями РФ, постоянно контактируем с перевозчиками и выбираем для каждого нашего заказчика наиболее оптимальный вариант доставки, осуществляем оформление всех необходимых транспортных документов, отслеживаем перемещение груза на всех этапах.

Доставка собственным транспортом нашей компании. Мы располагаем автомобилями грузоподъемностью от 5 до 20 тонн, вместимостью до 93 м³. Перевозка труб возможна по маршрутам различной сложности. Осуществляем на постоянной основе доставку ППУ труб по Москве и Московской области, а также в близлежащие регионы ЦФО.

Самовывоз продукции. Склад готовой продукции работает в будние дни с 8.00 до 17.00. По предварительному согласованию возможна отгрузка в выходные дни.

Хотите узнать больше?

Для получения информации о ценах на нашу продукцию и оформления заказа - свяжитесь с отделом продаж:
